DEROULEMENT
Utilisation
des exemples proposés dans :
“Aide à l’évaluation des élèves”
CYCLE DES APPROFONDISSEMENTS
p68 - 69 - 70 -71 - 72 - 73
Les objectifs et consignes de correction y sont détaillés.
Les dessins sont ici refaits pour respecter les données des nouveaux
programmes à propos des symboles en électricité.

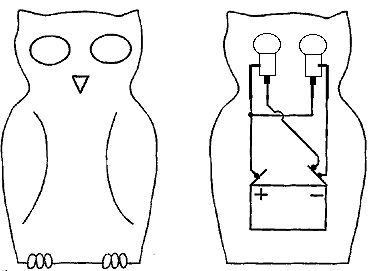

1. Charles a réalisé la maquette d’une chouette
avec 2 ampoules à la place des yeux.
Il a branché ces 2 ampoules à une pile plate comme le montre
le dessin (vue de dos).
Les deux ampoules (appelées A et B) brillent normalement.
Charles voudrait maintenant placer sur son circuit deux interrupteurs
:
A. un interrupteur pour allumer ou éteindre seulement la
lampe B :
Fais une croix (X) sur le fil à l’endroit où tu
penses que Charles pourrait placer cet interrupteur.
B. un interrupteur pour allumer ou éteindre en même temps
les deux lampes :
Fais un rond (O) sur le fil à l’endroit où tu penses
que Charles pourrait placer cet interrupteur.
2. On réalise avec une pile et une lampe sensible (LED) le
montage ci-dessous.
Quand
le récipient est vide, la lampe témoin ne brille pas ; quand
il est rempli d’eau, la lampe témoin brille.
Pour avoir une indication du niveau de l’eau dans un réservoir
Monsieur Bricolo souhaite qu’une lampe témoin rouge s’allume
quand le niveau de l’eau atteint le point R, et qu’une lampe
témoin verte s’allume quand le niveau de l’eau atteint
le point V.
Complète
les circuits sur le schéma ci-dessus
3. On dispose du matériel suivant :
- 1 pile plate
- 2 ampoules (A1 et A2)
- des fils électriques
Avec ce matériel, on réalise le montage électrique
représenté par le schéma ci-dessous :
A.
Quand l’interrupteur est ouvert, on observe l’état des
ampoules A1 et A2. Complète le tableau en mettant une croix dans
la case qui convient sur chaque ligne :
|
|
brille
normalement
|
brille
faiblement
|
ne
brille pas
|
|
A1
|
|
|
|
|
A2
|
|
|
|
B. Quand l’interrupteur est fermé, on observe l’état
des ampoules A1 et A2. Complète le tableau en mettant une croix
dans la case qui convient sur chaque ligne :
|
|
brille
normalement
|
brille
faiblement
|
ne
brille pas
|
|
A1
|
|
|
|
|
A2
|
|
|
|
|
